Elegantní dřevostavba zasazená v prudkém svahu

13. 5. 2014, 8:57

Pasivní nízkoenergetický dům může mít rozmanité konstrukční i estetické vlastnosti. Jedno je však pro něj zásadní – projekt zkušeného architekta by nebyl ničím bez profesně zvládnuté stavby.

Foto: Jiří Ernest, www.mujdum.cz

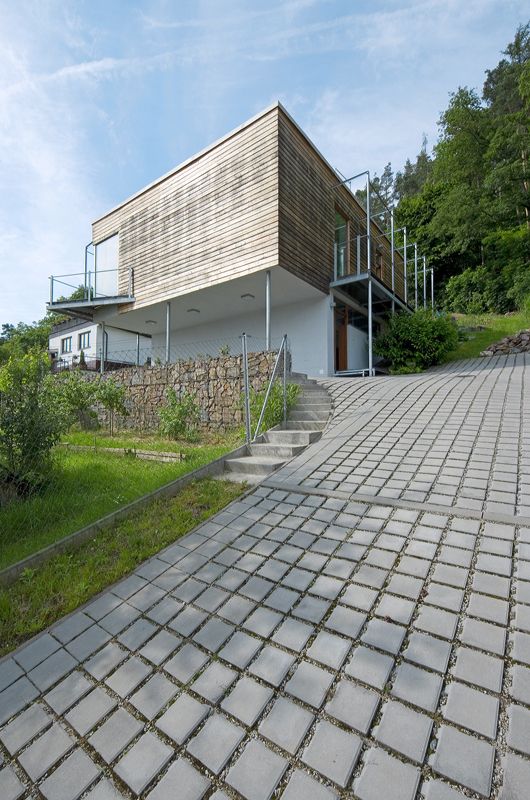

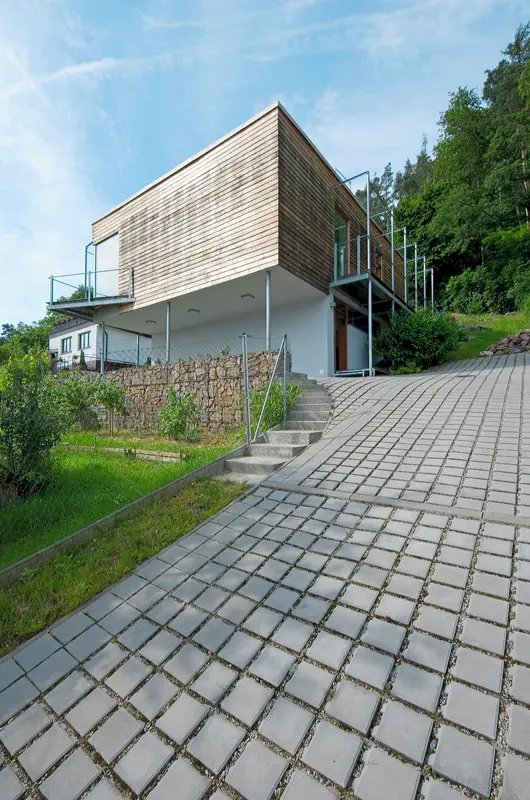

Do domu se vchází zespoda, hlavní vstup je umístěn na severozápadní straně. Zděné přízemí ukotvuje stavbu do terénu a zároveň slouží jako akumulátor tepla.

Článek

Dovést vlastní návrh k technicky úspěšné realizaci se podařilo architektce Haně Urbáškové, která o energeticky šetrných domech přednáší studentům brněnského Vysokého učení technického.

Architektka navštívila řadu zahraničních konferencí, teoretické znalosti a doporučení pak využila pro návrh dřevostavby zasazené do prudkého severovýchodního svahu nad moravskou metropolí.

Foto: Jiří Ernest, www.mujdum.cz

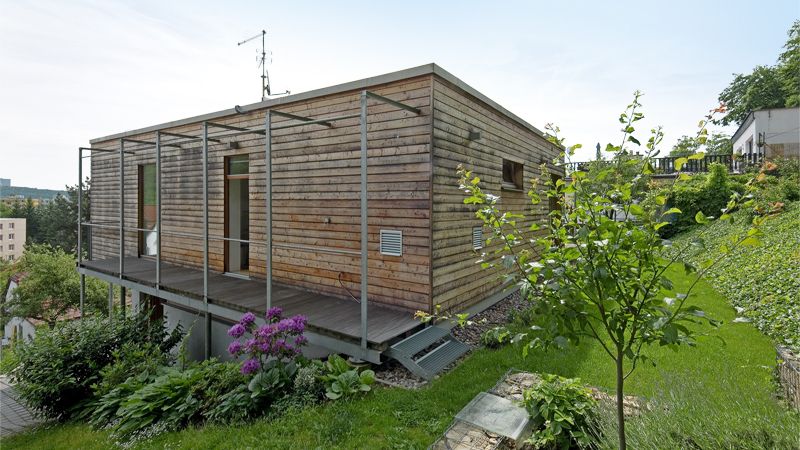

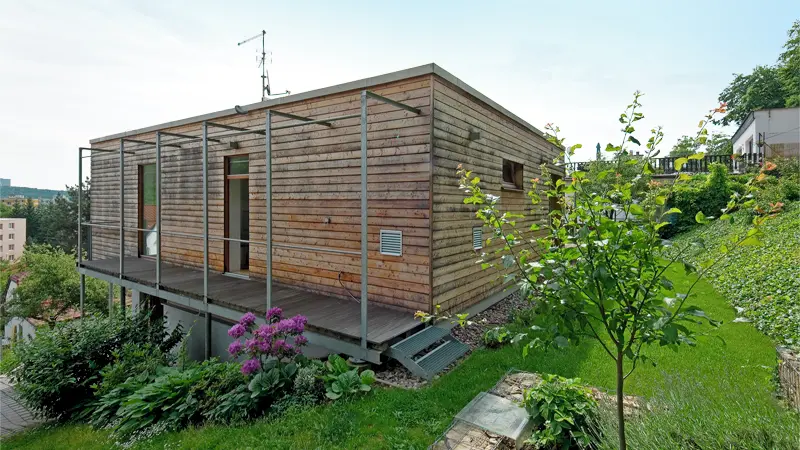

Fasády orientované na severozápad a severovýchod mají v souladu se zásadami navrhování pasivních domů minimum oken. Z kuchyně se dá vyjít do horní části zahrady.

„Poloha naší parcely není pro pasivní dům ideální, ale správný architekt by měl z každého pozemku vytěžit maximum. I já jsem se snažila podélnou osu domu umístit na pozemku tak, aby jižní prosklená fasáda co nejlépe využívala sluneční energii a zároveň skýtala výhled na město,“ vypráví o výchozích podmínkách.

Jižní stěna jednoduchého objektu se otevírá slunci, aby však v létě nedocházelo k přehřívání interiéru, je chráněna roletou a pergolou s popínavým vínem. Severní fasáda pak obsahuje co nejmenší počet oken a zůstává uzavřena zbytečným únikům tepla.

Foto: Jiří Ernest, www.mujdum.cz

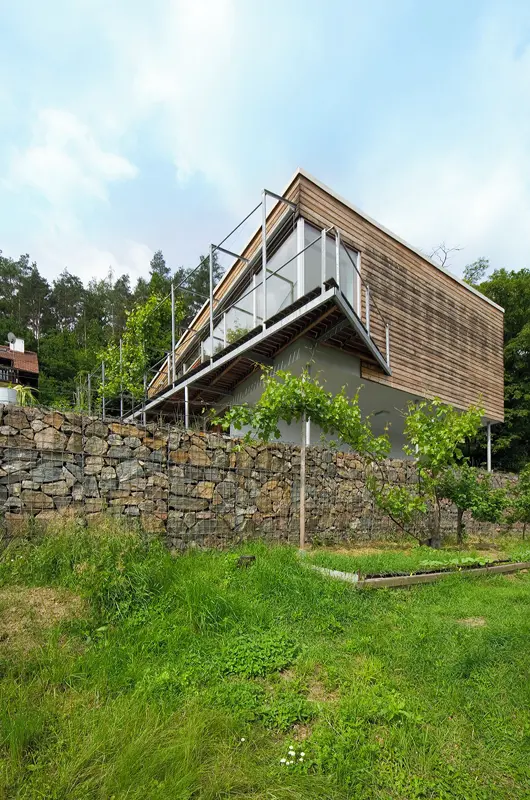

Terasa má podobu dřevěného ochozu na ocelových nosnících. Obklopuje druhé podlaží ze tří stran – zasahuje až za prosklené nároží obývacího pokoje. Směrem k jihu se asymetricky rozšiřuje, aby sem bylo možné umístit jídelní stůl.

Úsporné řešení

„Naším cílem bylo vytvořit úspornou, jednoduchou a účelnou stavbu s nízkými pořizovacími náklady, ve které by se dalo pohodlně bydlet, pracovat i relaxovat,“ vypráví architektka Urbášková. Když děti odrostly a osamostatnily se, nastal čas řešit nové bydlení pro další fázi života.

Foto: Jiří Ernest, www.mujdum.cz

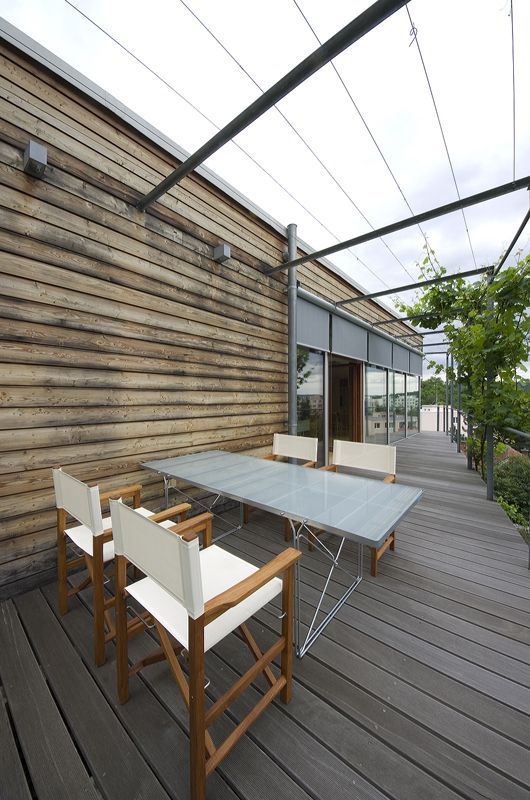

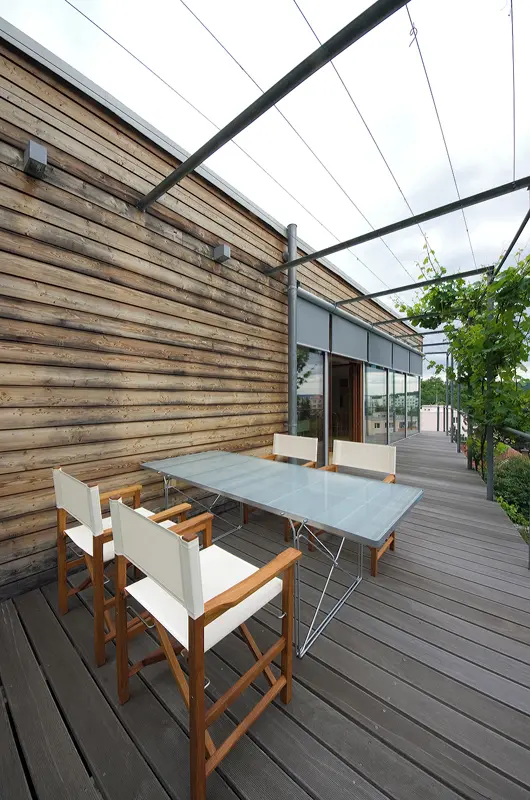

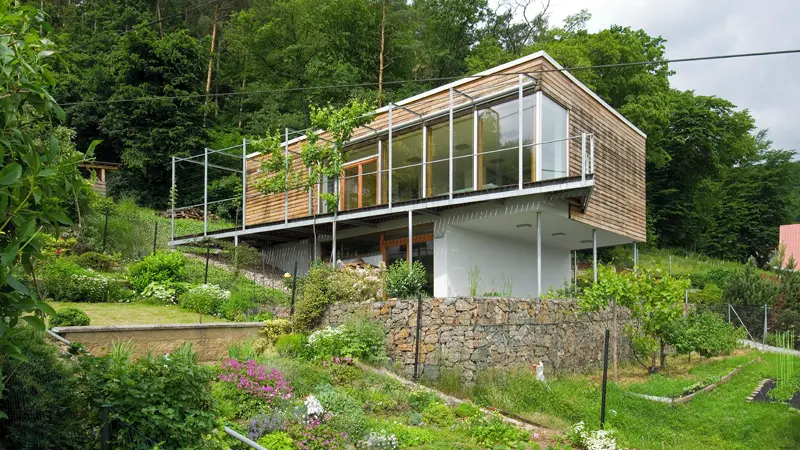

Přehřívání bohatě proskleného domu zabraňují venkovní rolety a lehká pergola z ocelových profilů a lanek, která poroste vinnou révou.

S manželem se rozhodli pro úsporné bydlení s nízkými provozními náklady. Vyhovuje novému domovu ve dvou a navíc se v dnešní době stává i ekonomickou nutností.

Architektura podélné jednopodlažní budovy s plochou střechou má proto formu prostorově úsporného domu s minimálně členěným půdorysem.

Foto: Jiří Ernest, www.mujdum.cz

Na zděné přízemí navazuje lehká dřevěná konstrukce horního podlaží s tepelně izolační hydrofobizovanou výplní. Masivní zděný základ ukotvuje stavbu ve svažitém terénu a zároveň se stává akumulační jednotkou – v létě zabraňuje přehřívání, v zimě udržuje teplo z krbových kamen.

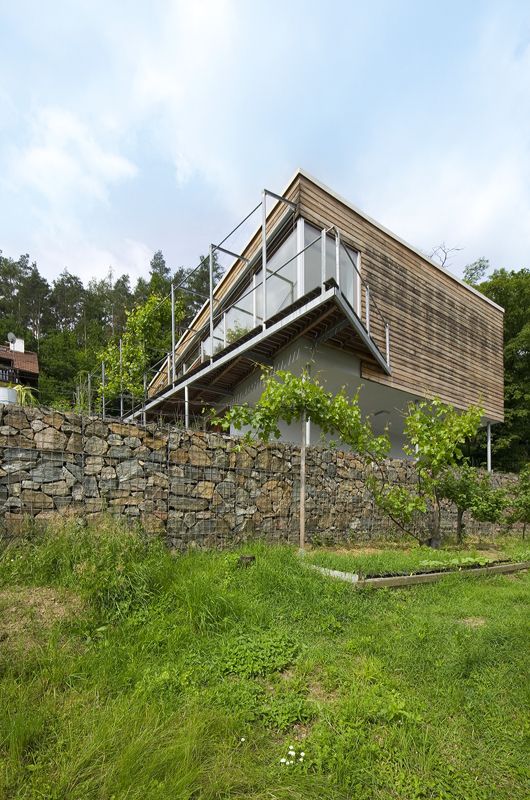

Hranol s fasádou z modřínových prken s lehkostí nasedá na pevný základ a jeho hluboký přesah podepřený ocelovými konzolemi umocňuje vzdušnost celé stavby.

Foto: Jiří Ernest, www.mujdum.cz

Jednoduché kubické hmoty jemně rozhýbává pochozí terasa z žárově pozinkované konstrukce na koso umístěná kolem jižní prosklené stěny – v létě se dřevěné molo stává prodloužením vnitřního prostoru. Během celého roku jemné předivo kovových sloupků vytváří pozvolný přechod mezi interiérem a exteriérem.

Foto: Jiří Ernest, www.mujdum.cz

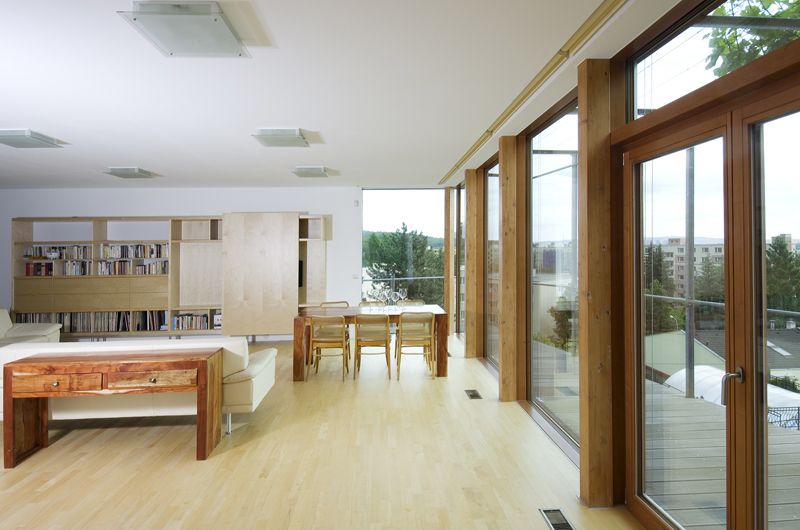

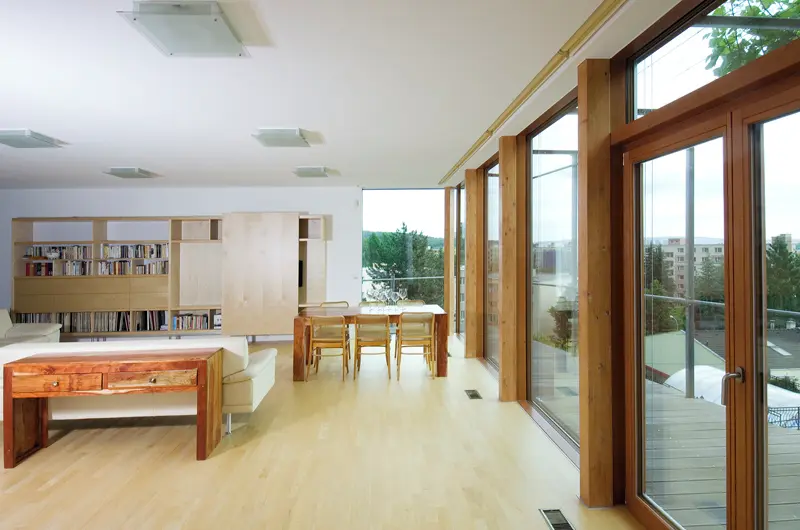

Hlavní ozdobou obývacího pokoje je panoramatický výhled, vybavení je střízlivé a účelné. Nejzajímavější „kousek“ představuje masivní jídelní stůl z ořechu.

Ochoz funkčně i opticky zvětšuje obytné prostory řešené formou otevřené dispozice a představuje pohled na celé město i okolní les.

Světlo jako součást domu

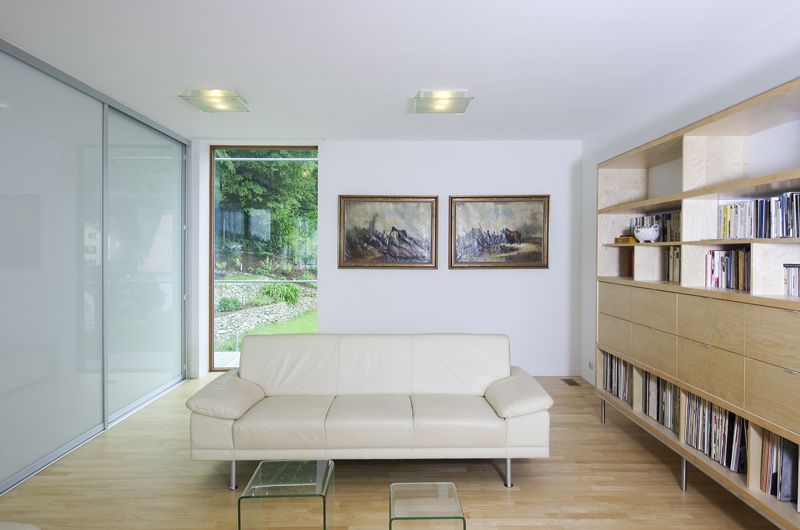

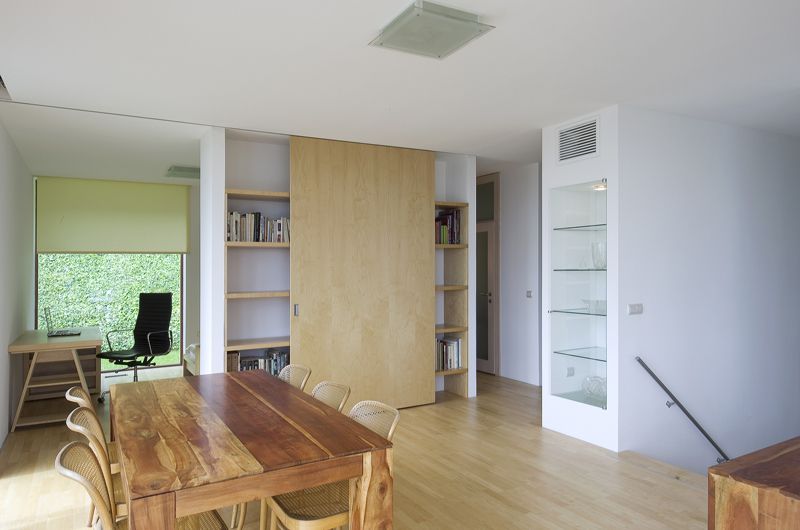

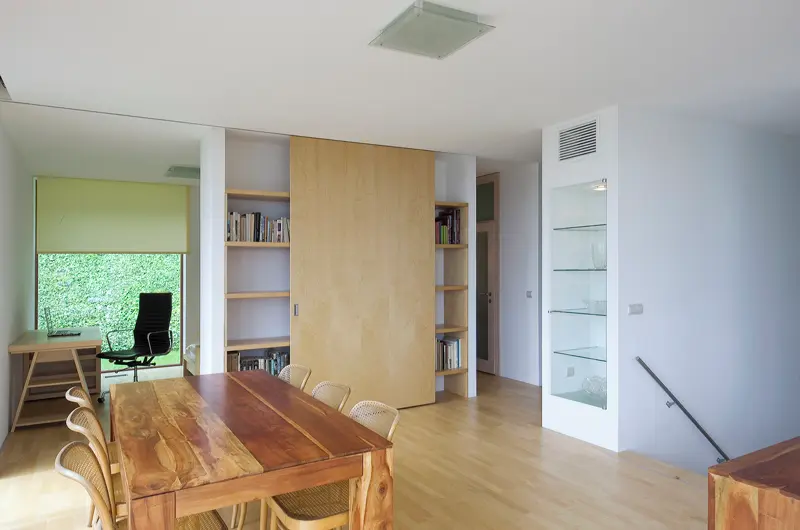

„Dům je prostorově propojený a žije jako celek. Otevřená dispozice s posuvnými dělicími stěnami umožňuje variabilní využití. Dveře knihoven slouží zároveň jako posuvné příčky oddělující jednotlivé místnosti. Máme rádi minimalistické a kvalitní zařízení bytu, proto jsme i pro interiér zvolili zdravé přírodní materiály, především dřevo,“ vypráví architektka a vyzdvihuje zásadní pozitiva otevřeného prostoru.

Foto: Jiří Ernest, www.mujdum.cz

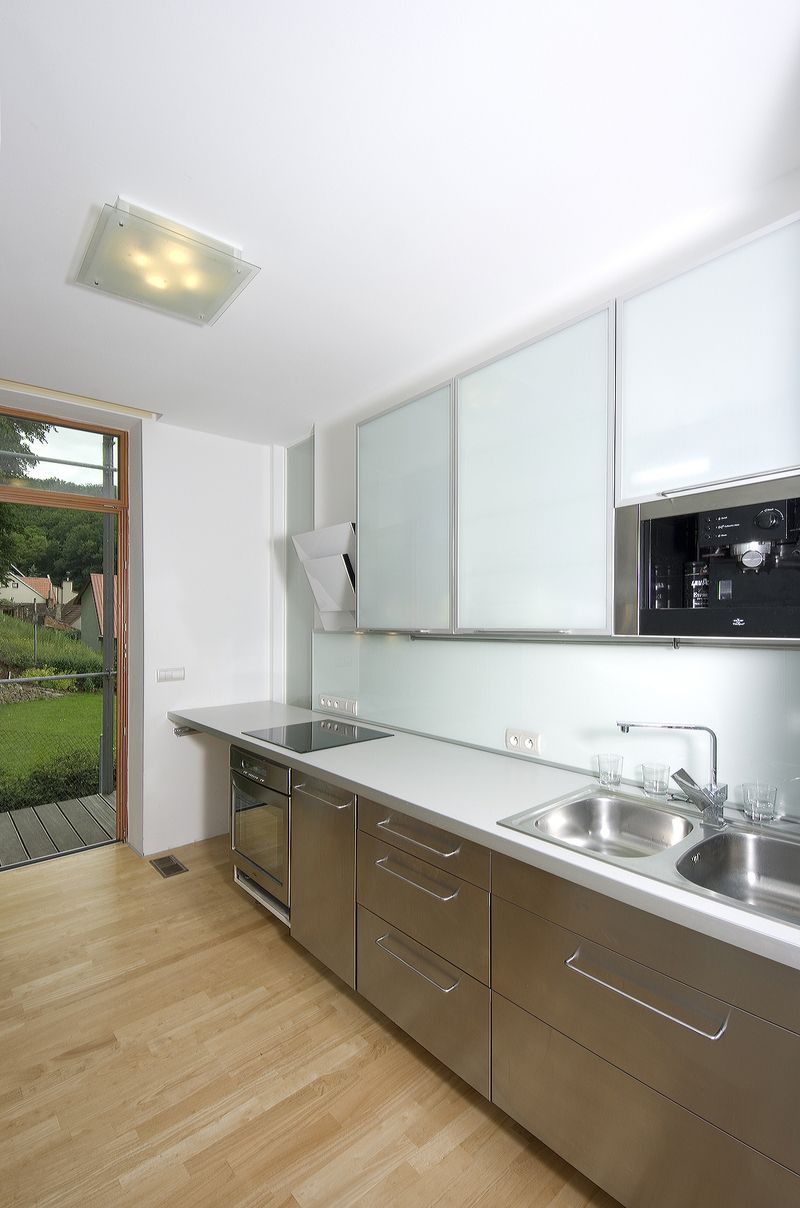

Kuchyňská linka byla vyrobena na zakázku z mléčného skla, hliníku, nerez oceli a MDF desek.

„Hlavní část domu je zaplavena denním světlem. Světlo je nedílnou součástí běžného života, ale pomáhá také dotvářet atmosféru domu.“

Obytná zóna objektu zahrnující kuchyni, jídelnu, obývací pokoj, ložnici s šatnou a koupelnu tak prosklenou jižní fasádou nasává sluneční paprsky v maximálním rozsahu po celý rok.

Foto: Jiří Ernest, www.mujdum.cz

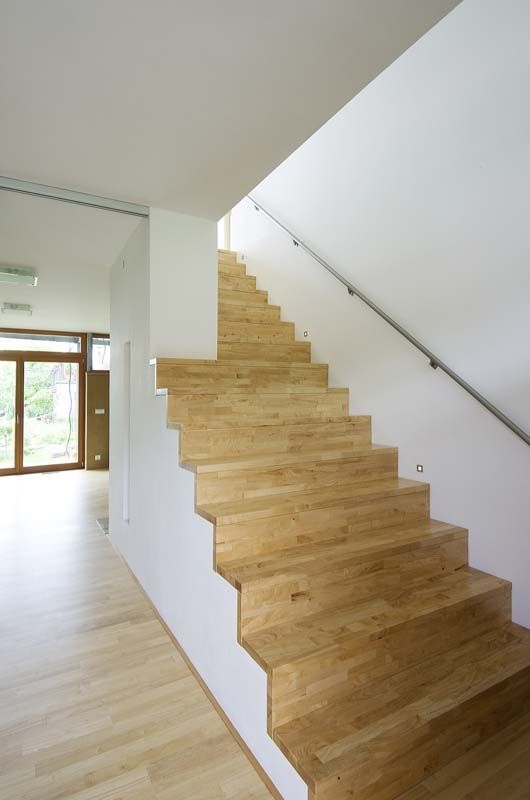

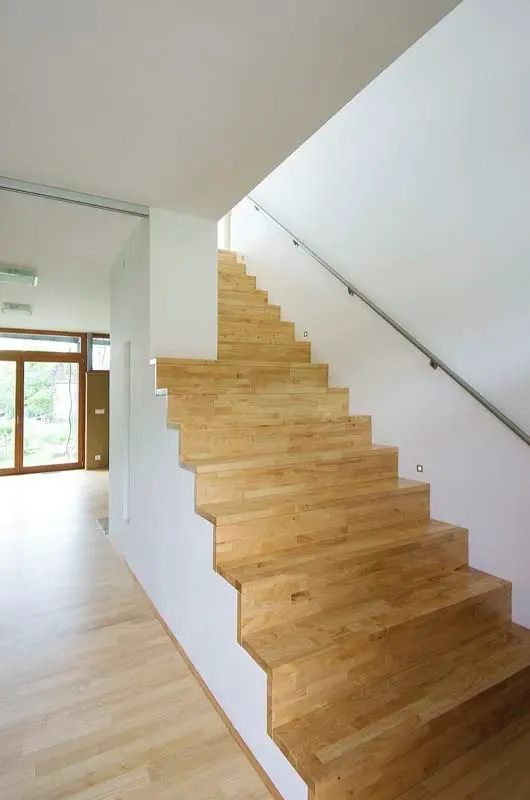

Dřevěná parketová podlaha pokračuje ze vstupní haly po otevřeném schodišti do druhého podlaží.

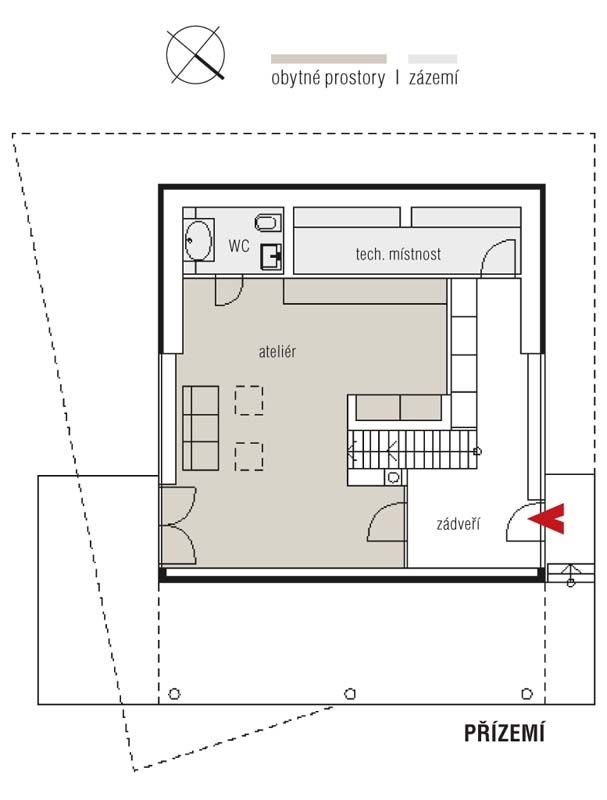

Zděná podstava skrývá vstupní část a na denní světlo nenáročné technické zázemí, koupelnu a ateliér. Garáž nahrazuje odstavné stání pod konzolovitě vytaženou částí nadzemního objektu.

Foto: Jiří Ernest, www.mujdum.cz

Teplo i vzduch

Kromě základního tvaru a estetického výrazu jsou u pasivního domu důležité především vlastnosti technologického rázu, tedy zateplení a dokonalá izolace objektu, zejména vyloučení tepelných mostů.

Foto: Jiří Ernest, www.mujdum.cz

Vybavení celého interiéru architektka navrhla v kombinaci bílé barvy, skla, kovu a světlého dřeva.

Dokonale izolovaný dřevěný dům však musí také dýchat, proto je skladba obvodových stěn a střešního pláště řešena jako difuzně otevřená a umožňuje tak volný prostup plynů a vodních par směrem ven. K odvětrání obvodových stěn slouží také odvětrávaná modřínová fasáda.

Foto: Jiří Ernest, www.mujdum.cz

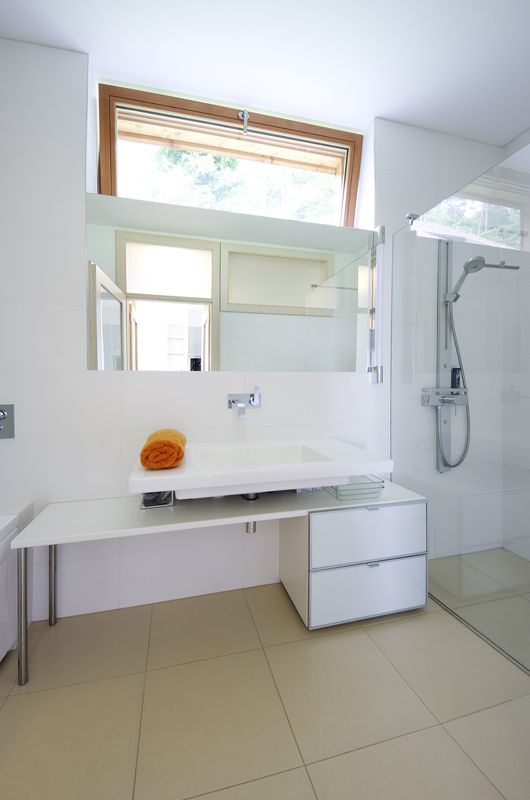

Koupelna je obložena velkoformátovým bílým obkladem a vybavena umyvadlovou nábytkovou sestavou z MDF desek.

Důmyslný systém teplovzdušného vytápění a řízeného větrání s rekuperací dodává interiéru dostatečný tepelný komfort bez zbytečných ztrát energie (které vznikají při otevírání oken) a přitom vytváří příjemné bezprašné vnitřní prostředí.

K příjemné atmosféře v zimě přispívá také živý oheň z krbu. Dosaženým výsledkem je pak pohodlný domov, který nevyžaduje vysoké provozní náklady a přirozeně dýchá se sluncem a okolní přírodou.

Foto: Jiří Ernest, www.mujdum.cz
Prof. Ing. Arch. Hana Urbášková
Po absolvování architektury na Stavební fakultě VUT v Brně pracovala v projekční kanceláři DRUPOS a ve VÚVA Brno. V současné době působí na Fakultě architektury VUT v Brně, kde je proděkankou pro tvůrčí činnost a řešitelkou projektu „Udržitelná sídla“. Zabývá se ekologickými aspekty v architektuře a urbanismu. Za projekt dřevostavby v pasivním standardu byla oceněna v soutěži ROCKHOUSE 2009, za jeho realizaci získala v rámci soutěže Stavba Jihomoravského kraje 2009 cenu časopisu Stavebnictví.

Daniela Rígrová, www.mujdum.cz

Zaujalo nás

Okna pro pasivní stavbu

K technicky nejkomplikovanějším prvkům pasivního domu patří okenní otvory – jejich umístění, rozměry a typ zasklení. Zde byla okna osazena trojsklem vyplněným argonem a utěsněna těsnicími páskami.

Veškeré konstrukční spoje a prostupy stavby jsou dotěsněny trvale elastickým butylenovým tmelem a přelepeny parotěsnicí páskou.

Slovo architektky

„Člověk má jít příkladem. Navštívila jsem řadu zahraničních konferencí, které mě přesvědčily o výhodách pasivního bydlení. Byl to pro nás s manželem tak trochu experiment, protože před několika lety si v České republice tento trend teprve razil cestu.

Hlavním znakem pasivních domů je šetrnost, ohleduplnost a úspornost, nejdůležitější je však zdraví uživatelů domu. Kvalitu zaručí jedině dobrá spolupráce investora, projektanta, dodavatele i stavebního dozoru. Dokázali jsme přesvědčit stavební firmy, aby práci udělaly poctivě. Pokud se totiž dům nepostaví kvalitně, veškeré záměry ohledně energetické náročnosti přijdou vniveč.

Naštěstí jsme realizační tým znali a věřili jsme jejich schopnostem. Manžel jako stavební technik byl navíc zárukou kvalitního stavebního dozoru.“

Technické údaje

Zastavěná plocha: 113,5 m2

Konstrukce: betonové základové pasy, první podlaží zděné, druhé podlaží montovaná dřevostavba s difuzně otevřeným obvodovým pláštěm

Střecha: sbíjené dřevěné vazníky (technologie Bova-nail) s tepelnou hydrofobizovanou izolací, krytina PVC fólie

Výplně otvorů: okna a venkovní dveře dřevěné – izolační trojskla vyplněná argonem, vnitřní dveře dřevěné, prosklené, v prvním patře skleněné posuvné

Podlahové plochy: dřevěná plovoucí podlaha, keramická dlažba v koupelnách a technických místnostech

Vytápění: integrovaný systém teplovzdušného vytápění a řízeného větrání s rekuperací tepla, dodatkový zdroj krbová kamna

Všechny konstrukce byly navrženy tak, aby bylo dosaženo součinitele prostupu tepla konstrukce U < 0,15 W/(m2K).
