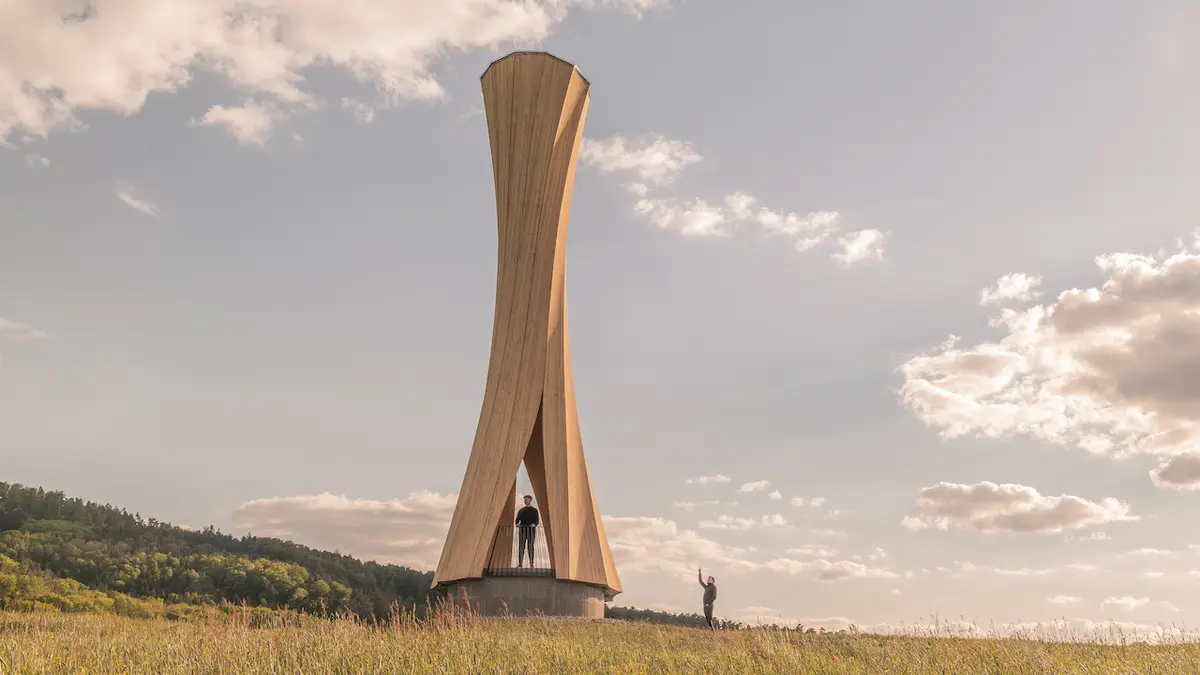

Zajímavého tvaru věže dosáhli autoři pouze díky přirozenému smršťování dřevěných prken při jejich běžném průmyslovém vysychání. Foto: ICD/ITKE Univerzita ve Stuttgartu

Věž u německého Urbachu není jen milníkem turistickým, ale i technologickým

V minulých dnech vyrostla v blízkosti německého Urbachu jednoduchá a elegantní dřevěná věž. Stalo se tak při příležitosti tamní zahrádkářské přehlídky Remstal Gartenshau. Jejími autory jsou dva týmy univerzity ve Stuttgartu. Jejich cílem bylo ověřit možnost výstavby ze dřeva, které se místo mechanického tvarování stočí do požadovaného tvaru samo během schnutí.

Zajímavého tvaru věže dosáhli autoři pouze díky přirozenému smršťování dřevěných prken při jejich běžném průmyslovém vysychání. Foto: ICD/ITKE Univerzita ve Stuttgartu
Věž u německého Urbachu není jen milníkem turistickým, ale i technologickým

Věž postavená z ladně se stáčejících, mírně prohnutých dřevěných desek je milníkem nejenom místním, turistickým, ale především technologickým. Ukazuje totiž možný posun ve výrobě dřevěných konstrukčních prvků, které je dosud zvykem tvarovat mechanicky.

„To je ovšem náročné energeticky, navíc je k tomu třeba složitých technologických zařízení,“ vysvětlují němečtí vědci.

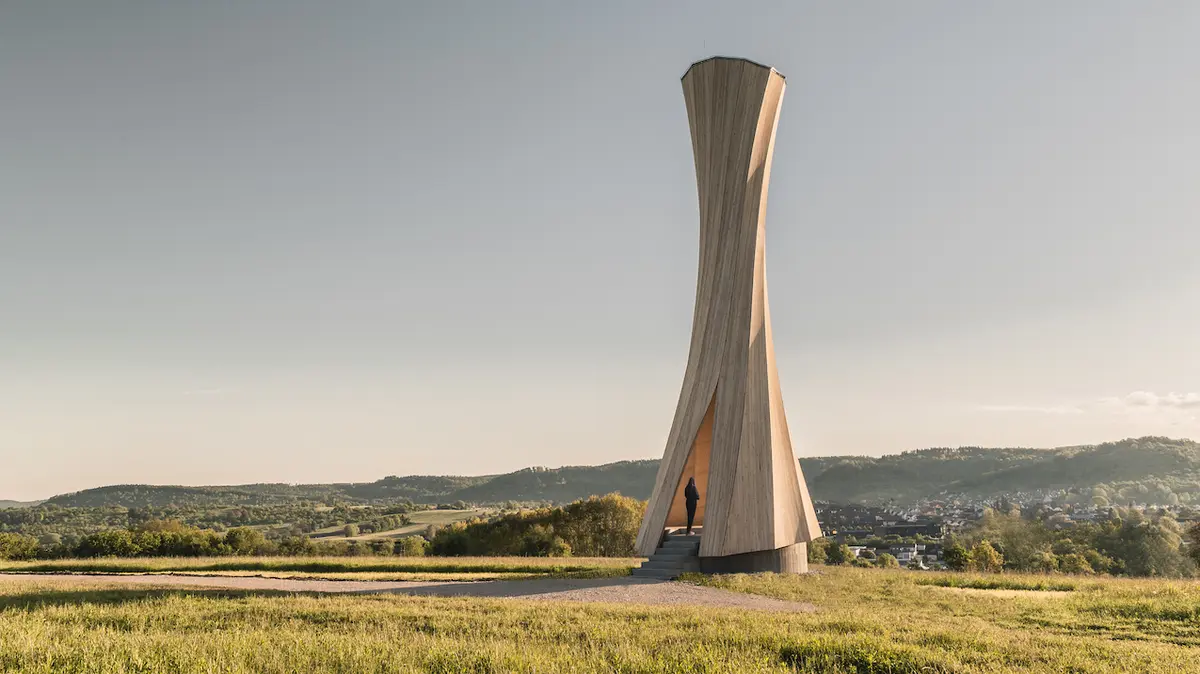

Věž vztyčili při příležitosti místní zahradnické přehlídky Remstal Gartenshau.

Foto: ICD/ITKE Univerzita ve Stuttgartu

Na návrhu a tvorbě věže spolupracovaly dva týmy stuttgartské univerzity, z Institutu počítačového designu a konstrukcí (ICD) a Institutu stavebních konstrukcí a konstrukčních řešení (ITKE).

Jednotlivé pláty jsou složeny z prken, která byla po sestavení do potřebných útvarů průmyslově vysušena.

Foto: ICD/ITKE Univerzita ve Stuttgartu

Cílem vědců z univerzity ve Stuttgartu bylo především ověření, že lze ze samotvarujících se dřevěných prvků stavět plnohodnotné objekty.

Foto: ICD/ITKE Univerzita ve Stuttgartu

Věž samonosné konstrukce na betonovém soklu kruhového půdorysu je dutá, s otevřeným horním koncem a tvoří ji 12 vyřezávaných dílů vyrobených na principu CLT. Za základní surovinu vědci zvolili dřevo ze smrků vytěžených ve Švýcarsku.

Jednotlivé díly věže dosahují délky až 15 metrů, poloměr jejich prohnutí je 2,4 m, přičemž tloušťka každého z dílů činí 9 cm. Jak vysvětlují vědci, pro proces schnutí bylo velice důležité správné nařezání jednotlivých prken v závislosti na orientaci vláken v každém z nich.

Věž má jednoduchou konstrukci. Na betonovém soklu tvoří dřevěná kostra dutý tubus.

Foto: ICD/ITKE Univerzita ve Stuttgartu

„Změna tvaru nastala pouze díky schopnosti dřeva smršťovat se při poklesu vlhkosti v jeho mase. Díly pro více než 14 m vysokou věž byly navrženy a vyrobeny v plochém stavu a při průmyslovém sušení se samostatně stočily do výsledných, přesně naprogramovaných zakřivení,“ vysvětlují vědci z univerzity ve Stuttgartu.

Zakřivená CLT část připravená pro pětiosé CNC frézování.

Foto: ICD/ITKE Univerzita ve Stuttgartu

Zatím ještě klasicky ploché dvouvrstvé dřevěné desky v sušárně

Foto: ICD/ITKE Univerzita ve Stuttgartu

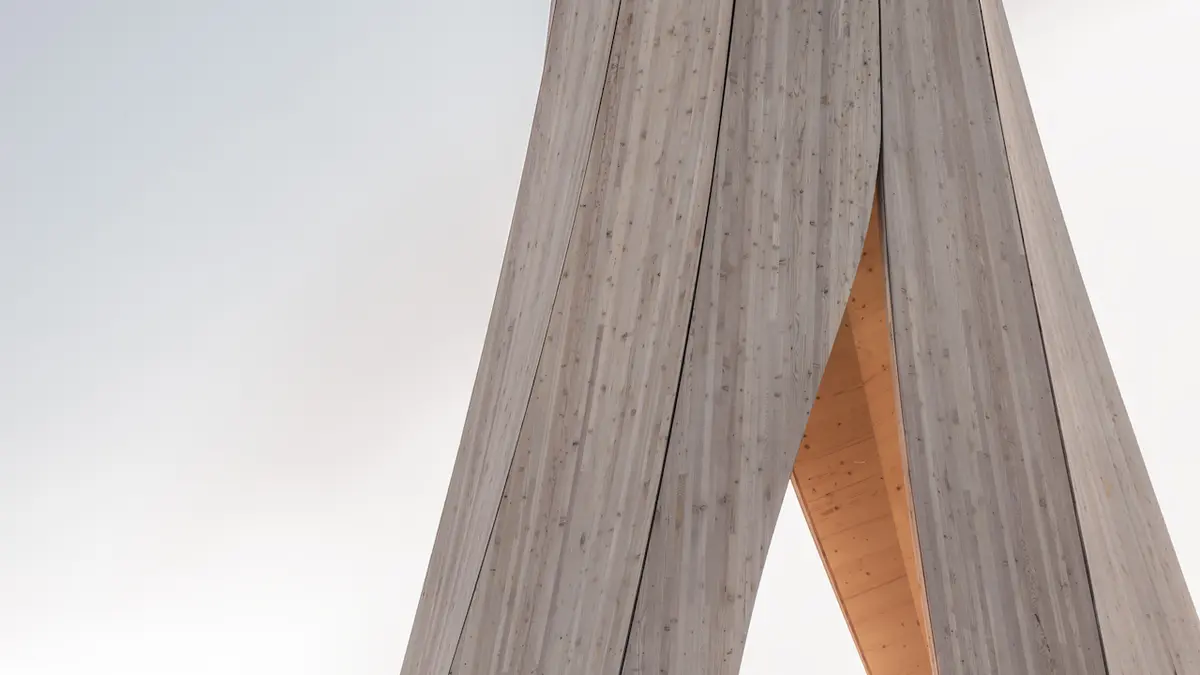

Vnější stranu každého dílce pokrývá ještě nalepená ochranná vrstva z modřínového dřeva. Ta byla ošetřena anorganickým roztokem omezujícím účinky UV záření a chránícím před dřevokaznými houbami.

Místo klasického zestříbření tato modřínová dřeva na povrchu do budoucna ještě více zesvětlají, až získají téměř bílou barvu.

Příjezd kamionu s částmi věže na místo

Foto: ICD/ITKE Univerzita ve Stuttgartu

Cílem vědců obou týmů bylo ověřit, zda je jejich metoda realizovatelná v reálném stavebním měřítku a zda takto vytvořené konstrukční prvky budou při skutečné stavbě použitelné.

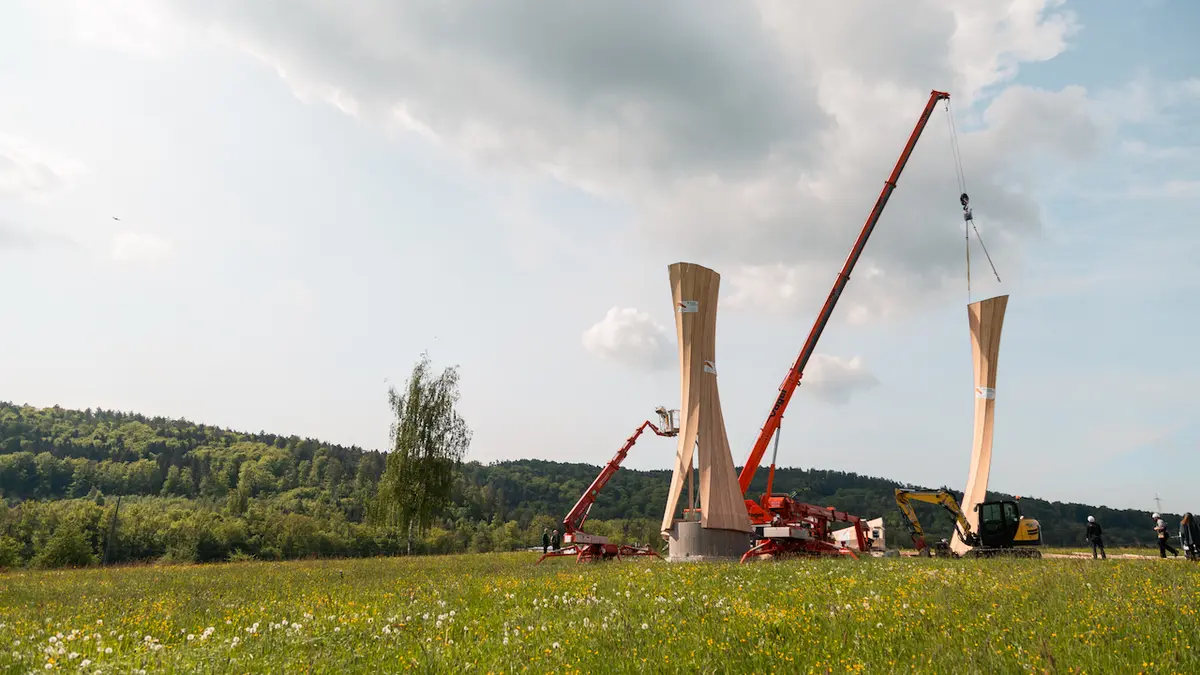

Sestavení věže trvalo jediný den.

Foto: ICD/ITKE Univerzita ve Stuttgartu

Ještě ve výrobně bylo dvanáct dílů věže spojeno po trojicích do čtyř celků, jejichž zkompletování na místě zabralo necelý den.
